MIYACHI UNITEK 激光焊接机

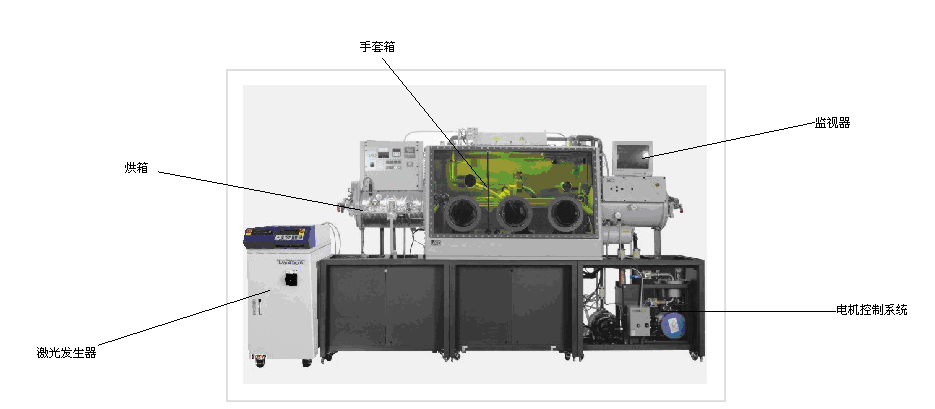

一、设备概述:
激光焊接机是利用激光的高能量,通过光导纤维,将能量导入到焊接部位,熔融焊接件,实现封焊。它焊接的对象主要为可伐金属和导热性金属(如铝,铜等)。
由于其焊接金属在高温和高湿条件下容易氧化,使得焊接效果降低,为了能够达到良好的封焊,手套箱系统是必须的配套系统。
手套箱的主要作用出去气氛中的水汽和氧气,然后往箱体里注入氦等惰性气体,以保护焊接的优良氛围。
在焊接部件送入手套箱之前,需要做除水,除氧操作,实现这些功能的是真空烘箱。
关于各个主要部件的主要功能和技术参数,请见如下。
二、部件参数:

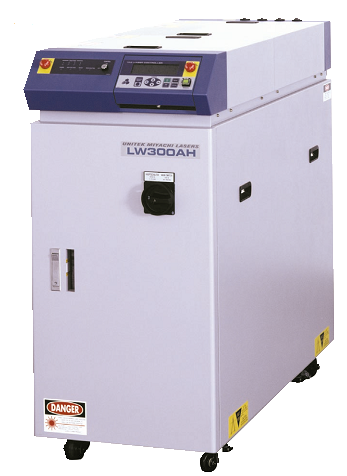

1、LW300AH激光器
在锂电池基座,电子封装,PC底盘和其他封装,尤其是高速的,高融深的焊接中,铝合金的激光焊接面临着显著地挑战。即使是选择了合适的焊接材料,但是普通的Nd:YAG激光焊接机速度很慢,融深很浅。而LW300AH 的激光焊接已经能够解决上述问题,达到完美的效果。
UNITEK公司的激光焊接将高能量的激光聚集在细的光纤中,这样就能做到小斑点直径的高能量和融深的焊接,且深度可以达到0.6mm以上。LW300AH的高速焊接的速度可以达到40mm/s,并且速度可以达到所有普通Nd:YAG激光焊接的三倍以上。LW300AH是A系列中的性价比很高的一种激光焊接设备。
特点:
*比通常的Nd:YAG激光焊接机的速度快三倍
*能量密度高
*小斑点直径
*很小的能量输入,高融深,无裂纹
*聚焦长度长
LW300AH的技术参数:
谐振器结构 | 光亮度光纤 |
波长 | 1064nm |
平均能量 | 300W |
脉冲能量@10ms | 20J |
峰值能量 | 5KW |
脉冲长度 | 0.25到99.9ms(≥5.0ms:0.1ms/步) (<5.0ms:0.05ms/步) |
重复速率 | 500HZ |
激光器类型 | 二极管 |
脉冲成型能力 | 是 |
输出口 | 最多4个 |
光纤直径(硅或镀锌铁) | 0.3mm |
电源要求 | 220V +10%/-15%, 3 相, 50/60Hz |
电流 | 43A |
冷却方法 | 水冷-水冷 |
外置冷却用水的要求 | 4.2 gal./min. (16 liters/min) @86ºF (30ºC) 6.6 gal./min. (25 liters/min) @95ºF (35ºC) 1 bar (14.7 psi) 最小压力差 3 bar (44.1 psi) 最小入口压力 |
冷却水入口直径 | 0.591 inch (15mm) 0.748 inch (19mm) |
环境温度 | 40 - 95ºF (5 - 35ºC) |
湿度 | 85% non-condensing @ 77ºF (25ºC) |
尺寸inch(mm) | 46.1 x 20.9 x 53.1 (1170 x 530 x 1350) |
重量lbs.(kg) | 882(400) |

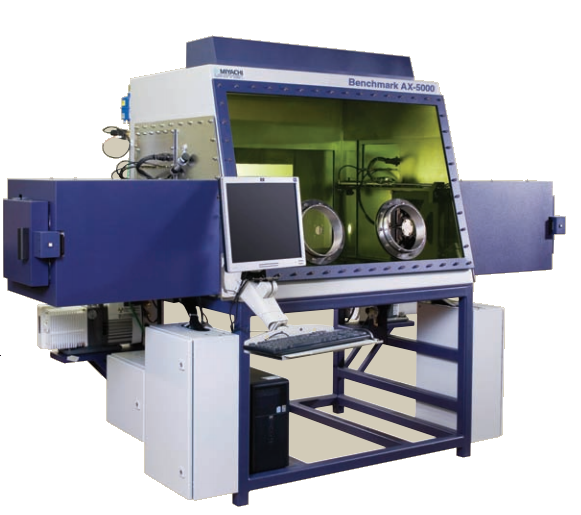

2、AX5000手套箱系统:
工业上先进的腔体设计
Unitek AX5000手套箱系列是一个紧凑型的,Windows操作系统控制的密闭系统。它是一个安全,操作方便的密封封焊系统。不锈钢箱体设计方便维护,并且管状钢架结构设计提供了很好的稳定性,使得运动和焊接可靠性大大增强。可视窗系统容易移动,安全性很高。窗口上配置手套口,并且有内置的扶手和丁基橡胶手套。AX5000的设计符合人体工学的要求,它提供很大灵活性,可视性,舒适度和最大的移动范围。
特征 | 优点 |
实时和历史图形显示 | 实时手套箱操作参数,氛围条件的数据显示 |
独立的真空系统 | 提供很大的封装保护能力,每个泵浦系统控制指定的性能参数 |
各种各样的真空腔体配置 | 满足各种生产流程工艺要求,独特的闭环电脑控制和监控每个烤箱的表面,包括加热支架,确保他们的温度恒定 |
内部和外部的自动按钮 | 使得AX5000的门容易控制 |
完全集成的气体压力自动电子控制系统 | 用户选择设定点,包括油量止回阀 |
集成的水分、氧气、氩、氦监测 | 实施环境控制。可以选择设置点触发警报或抑制过程。数字输出提供提供接口。 |
分析和监控能力
氧含量探测范围 | 0-1000PPM |
水汽范围 | 0-150PPM |
氦检测 | 百分比% |
氩检测 | 百分比% |
外壳属性
长 | 1219 mm |
深(外壳底面) | 965 mm |
深(外壳顶面) | 736 mm |
高 | 914 mm |
焊接范围 | 250×250mm |
光照 | 外装 |
手套数 | 2 |
3,烘箱系统:
位置 | 手套箱前端 |
加热 | 腔体加热或加热板加热 |
腔体加热温度 | 200° |
热板加热温度 | 200°或300° |
温度 | 0-200度,更高的温度可以实现 |
真空泵 | 旋片、干燥、涡轮水泵 |
长×宽×高(mm) | 465×290×265 |
三、UNITEK激光焊接机的主要优势:

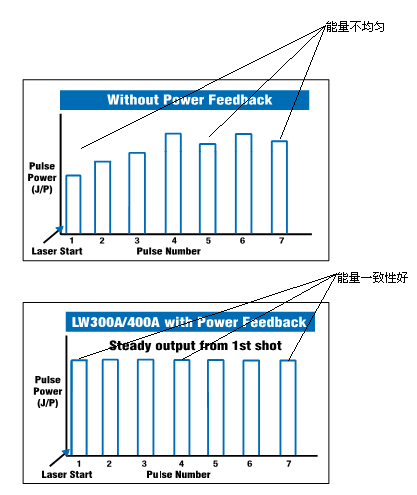

1,为了实现良好的焊接,脉冲能量输出必须稳定。UNITEK特有反馈功能(feedback),能够实时控制激光能量的稳定性,从而为良好的焊接提供稳定的激光能量源,下图是无反馈和有反馈的对比:
没有Feedback和有Feedback的激光输出的不同

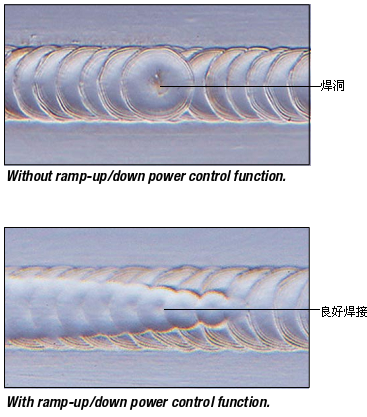

2,由于要实现良好的焊接,末端必须进行二次熔焊,但是实验发现,如果两次焊接能量不变的条件下,同一点进行两次焊接容易形成焊洞,裂纹等,是焊接中必须避免的。为了克服这个缺点,UNITEK激光焊接机在软件配置上加入末点焊接能量渐减(ramp-up/down power)调节能力,从而避免了末点二次焊接造成的不良焊接。下图是能量不变和能量递减的对比。

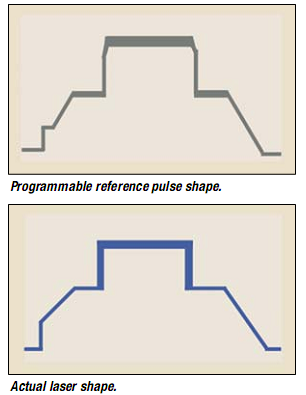

3,每个脉冲激光可以编程控制能量输出形状,可根据客户的情况来灵活变换,增强了它的应用范围。
进行编程的脉冲输出与真实的脉冲形状

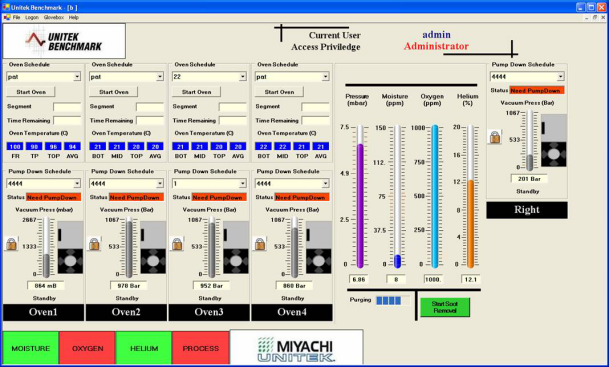

4,图形化的控制和监控界面,显示了关于焊接的所有控制和氧气,水汽,温度,惰性气体等的监控,人性化设计,方便客户操作。
